観察用途別一覧

立体観察

光学メーカならではの技術力により、被写体に触れることなく側面観察することを可能にしました。“ロータリヘッドアダプタ”をズームレンズに取り付けるだけで、被写体はもちろんレンズやステージに触れることなく、さまざまな角度から観察ができ、高倍率で被写体を動かしながら観察する際の煩わしさを解消します。

低倍率ズームレンズ

MXG-2016Z, MXB-2016Z
倍率 20〜160x
作動距離 44mm
アダプタ ロータリヘッドアダプタ( AD-2016RLM )
関連アダプタ 低倍率ロータリヘッドアダプタ( AD-2016LOWR )

中倍率ズームレンズ

MXG-5040RZ, MXB-5040RZ
倍率 50〜400x
作動距離 54mm
アダプタ 角度可変ロータリヘッドアダプタ( AD-5040RVS )
関連アダプタ 低倍率ロータリヘッドアダプタ( AD-5040LOWRS )
高倍率ロータリヘッドアダプタ( AD-5040HIRS )

可変照明観察

キズやバリの観察に効果を発揮します。落射照明からサイド照明へ照射角度を任意に変化させる照明アダプタです。観察ポイントに最適な照明を照射することができます。

低倍率ズームレンズ

MXG-2016Z, MXB-2016Z
倍率 20〜160x
作動距離 44mm
アダプタ ロータリヘッドアダプタ( AD-2016RLM )
関連アダプタ 低倍率ロータリヘッドアダプタ( AD-2016LOWR )

中倍率ズームレンズ

MXG-5040RZ, MXB-5040RZ
倍率 50〜400x
作動距離 54mm
アダプタ 角度可変ロータリヘッドアダプタ( AD-5040RVS )
関連アダプタ 低倍率ロータリヘッドアダプタ( AD-5040LOWRS )
高倍率ロータリヘッドアダプタ( AD-5040HIRS )

中倍率ズームレンズ

MXG-5040SZ, MXB-5040SZ
倍率 50〜400x
作動距離 63mm
アダプタ 角度可変ロータリヘッドアダプタ( AD-5040RVS )
関連アダプタ 低倍率ロータリヘッドアダプタ( AD-5040LOWRS )
高倍率ロータリヘッドアダプタ( AD-5040HIRS )

同軸落射10倍ズームレンズ

MXG-10C, MXB-10C
倍率 対物レンズに依存します
作動距離 対物レンズに依存します
アダプタ 可変照明アダプタ( AD-25S3 )

レボズームレンズ

MXG-2500REZ, MXB-2500REZ
倍率 35〜2500x
作動距離 10mm
アダプタ 可変照明アダプタ( AD-25S3 )

高倍率レボズームレンズ

MXG-5000REZ, MXB-5000REZ
倍率 35〜5000x
作動距離 10/3.4mm
アダプタ 可変照明アダプタ(AD-25S3)

同軸落射照明観察

フラットで反射率の高い鏡面や研磨面の観察に有効です。照明をレンズの光軸と平行に照射し、垂直に返る正反射で撮像するアダプタです(明視野照明)。

低倍率ズームレンズ

MXG-2016Z, MXB-2016Z
倍率 20〜160x
作動距離 44mm
アダプタ 同軸落射アダプタ( AD-2016C )

中倍率ズームレンズ

MXG-5040RZ, MXB-5040RZ
倍率 50〜400x
作動距離 54mm
アダプタ 同軸落射アダプタ( AD-5040CS )

中倍率ズームレンズ

MXG-5040SZ, MXB-5040SZ
倍率 50〜400x
作動距離 63mm
アダプタ 同軸落射アダプタ( AD-5040CS )

同軸落射10倍ズームレンズ

MXG-10C, MXB-10C
倍率 対物レンズに依存します
作動距離 対物レンズに依存します
アダプタ なし

レボズームレンズ

MXG-2500REZ, MXB-2500REZ
倍率 35〜2500x
作動距離 10mm
アダプタ なし

高倍率レボズームレンズ

MXG-5000REZ, MXB-5000REZ
倍率 35〜5000x
作動距離 10/3.4mm
アダプタ なし

拡散照明観察

反射率の高いギラギラした被写体の観察に有効です。指向性のある照明方向を減少させることで、分散したやわらかな照明を創りだします。

低倍率ズームレンズ

MXG-2016Z, MXB-2016Z
倍率 20〜160x
作動距離 44mm
アダプタ 拡散照明アダプタ( AD-2016D )

中倍率ズームレンズ

MXG-5040RZ, MXB-5040RZ
倍率 50〜400x
作動距離 54mm
アダプタ 拡散照明アダプタ( AD-5040DS )

中倍率ズームレンズ

MXG-5040SZ, MXB-5040SZ
倍率 50〜400x
作動距離 63mm
アダプタ 拡散照明アダプタ( AD-5040DS )

微分干渉観察

明視野照明ではコントラストのつかない被写体に効果を発揮します。プリズムを利用し直線偏光から直交する二つの偏光を発生させ、生じた光路差を位相に応じて生じる干渉の濃淡を検出します。

同軸落射10倍ズームレンズ

MXG-10C, MXB-10C
倍率 対物レンズに依存します
作動距離 対物レンズに依存します
アダプタ なし

マクロ観察

作動距離を変えることで、0〜50倍の倍率領域をカバーするマクロレンズです。シンプルな設計で作業効率に優れ、広範囲の視野にもスムーズに対応します。

マクロレンズ

MXB-MACRO
倍率 0 ~ 20x
作動距離 -

マクロレンズ

MX-MACROZ IV
倍率 0〜50x
作動距離 ∞〜21mm

マクロズームレンズ

MXG-MACROZ VI, MXB-050Z
倍率 ∞〜5x、5〜50x
作動距離 ∞〜90mm

偏光照明観察

被写体の表面層(コーティング・膜など)の下にある物をはっきりと表現します。反射されてきた光を制限することで観察したいポイントの反射光だけを検出します。

低倍率ズームレンズ

MXG-2016Z, MXB-2016Z
倍率 20〜160x
作動距離 44mm
アダプタ 偏光照明アダプタ( AD-2016P )

中倍率ズームレンズ

MXG-5040RZ, MXB-5040RZ
倍率 50〜400x
作動距離 54mm
アダプタ 偏光照明アダプタ( AD-5040PS )

中倍率ズームレンズ

MXG-5040SZ, MXB-5040SZ
倍率 50〜400x
作動距離 63mm
アダプタ 偏光照明アダプタ( AD-5040PS )

同軸落射10倍ズームレンズ

MXG-10C, MXB-10C
倍率 対物レンズに依存します
作動距離 対物レンズに依存します
アダプタ 偏光照明アダプタ( AD-25P1 )

レボズームレンズ

MXG-2500REZ, MXB-2500REZ
倍率 35〜2500x
作動距離 10mm
アダプタ 偏光照明アダプタ( AD-25P1 )

高倍率レボズームレンズ

MXG-5000REZ, MXB-5000REZ
倍率 35〜5000x
作動距離 10/3.4mm
アダプタ 偏光照明アダプタ(AD-25P1)

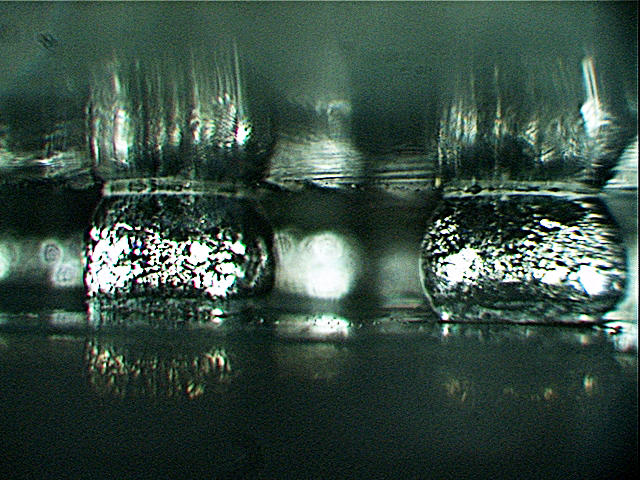

BGA観察

簡単な操作でBGA基板のBGAが鮮明に観察することができるズームレンズです。オプティカルロータリリングの採用によりボールの上部・下部接点部の詳細にいたるまで鮮明に表現することができます。

BGAレンズ

MX-BGAZ II
倍率 100〜180倍 *1
作動距離 0.9〜8.0mm *2
備考 *1 モード切替リングがNormal時の倍率
*2 BGAからプリズムチップ先端迄の距離
